3D model elektroinstalacija za projekte i izvedbu
BIM projektiranje elektroinstalacija | Revit, IFC, koordinacija
Glavni projekt elektroinstalacija – Revit
Glavni projekt elektroinstalacija izrađuje se u BIM okruženju (Revit) te obuhvaća modeliranje elektro sustava, usklađivanje s arhitektonskim rješenjem i ostalim strukama. Projekt se koristi za ishođenje građevinske dozvole i kao podloga za daljnju razradu.
U okviru projekta definiraju se LOAD tablice, osnovne tehničke karakteristike sustava te klasifikacija elemenata (npr. OmniClass), što omogućuje jasnu strukturu modela i pripremu količina i troškovnika.

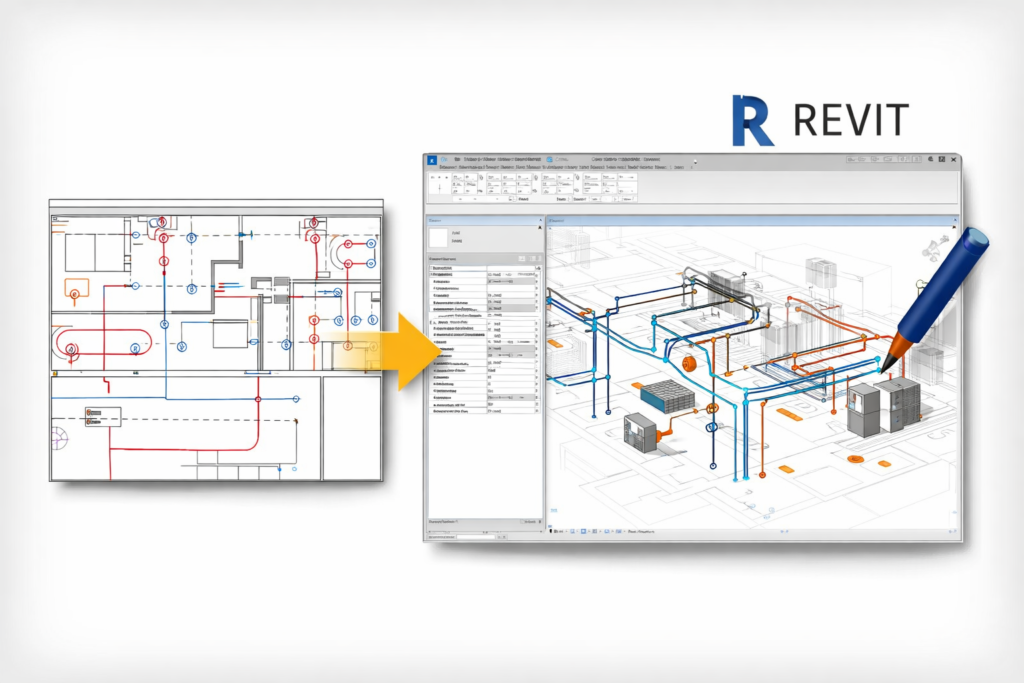

Izrada BIM modela elektroinstalacija iz CAD nacrta
BIM model elektroinstalacija izrađuje se na temelju postojećih CAD nacrta te obuhvaća modeliranje instalacijskih trasa, opreme i elemenata sustava u BIM okruženju. Model omogućuje jasniji prikaz rješenja, bolju koordinaciju s ostalim strukama i jednostavnije uočavanje kolizija.
Primjenom BIM-a povećava se točnost projektiranja, olakšava izrada količina i smanjuje mogućnost pogrešaka u fazi izvedbe.

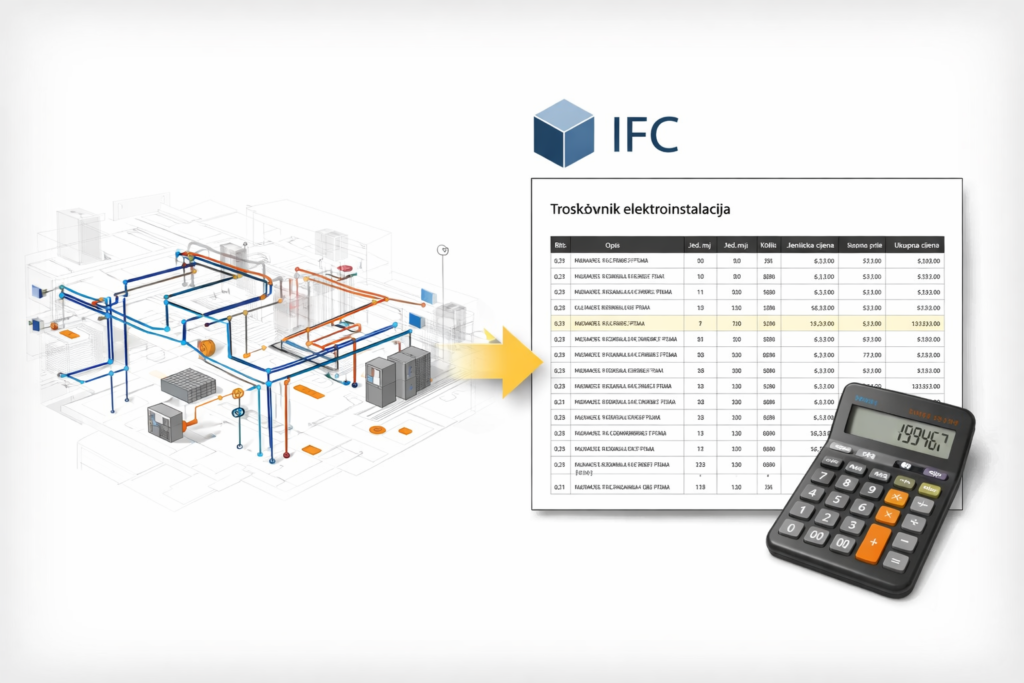

Izrada troškovnika elektroinstalacija iz IFC modela
Troškovnik elektroinstalacija izrađuje se na temelju IFC BIM modela te obuhvaća izdvajanje količina materijala, opreme i instalacijskih elemenata. Takav pristup omogućuje točniji uvid u opseg radova i kvalitetniju pripremu ponuda.
Primjena IFC modela smanjuje mogućnost pogrešaka, ubrzava izradu troškovnika i olakšava usporedbu ponuda te planiranje izvođenja radova.
